11个示例详细介绍SVG stroke形状属性及如何用其制作动画
作者:admin 时间:2024-4-22 16:47:8 浏览:stroke-width设置形状的描边粗细。如果在 HTML 中，框架是从外边缘绘制到形状中并增加其大小（可以使用box-sizing进行校正），而在 SVG 中，轮廓的行为有所不同：首先，它不会拉伸形状，其次，它会同时绘制相对于图形的外边缘向内和向外。
简单形状示例
为了看看它是如何工作的，让我们看几个简单的形状：
直径为 60 像素的圆形，直径为 60x60 像素的正方形。
使用 CSS，为形状添加边框：
stroke: yellowgreen;
stroke-width: 30;
stroke-opacity: .5;
框架为绿色，30 像素厚。要查看它如何叠加在形状上，请将框架设置为半透明 ( stroke-opacity: .5)。
结果：
显然，框架是从图形的外边缘向两个方向绘制的：向内和向外。
常规框架的行为非常清晰且可预测，但如果你指定的框架超过图形宽度的两倍，那么乐趣就开始了。差异越大，结果就越有趣。为了使其清晰可见，我将框架设置为宽度的三倍 (60 * 3 = 180)：
带框架的正方形很好，但圆形会发生一些奇怪的情况：如果轮廓的厚度超过图形宽度的两到三倍，则圆形和框架之间会形成白色区域，并且圆形的厚度也会增加。帧减少。
注意
各浏览器如：Chrome、Firefox、Safari、IE 等，显示结果可能不一样。
值之间的差异越大，白边距越大，框架越细（半径 10，描边粗细 200）：
如果添加stroke-dasharray属性，则会获得更有趣的结果。
框架代码：
stroke-width: 180;
stroke: yellowgreen;
stroke-opacity: .5;
stroke-dasharray: 5;
结果：
看起来框架好像到达了图形的中间并从那里继续绘制。
所有这些似乎都在向我们暗示，框架的厚度不应超过图形宽度或直径的两倍，尽管你可以做相反的事情：设置非常大的值并获得有趣的光线选项。
使用蒙版
我认为很少有人会想到给笔画一个过大的宽度，但当我想这样做时，我发现了这种奇怪的行为：取一个小圆圈并给它一个大边框，从而增加它的大小。
为什么这是必要的？
假设有一个圆形蒙版和它下面的图像：
<svg>
<mask id="mask">
<circle r="100" cx="100" cy="100"
class="c-mask-circle"/>
</mask>
<g mask="url(#mask)">
<image
xlink:href="1.png"
width="100%" height="100%"/>
</g>
</svg>
蒙版处理动画
如果想对蒙版进行动画处理，使其相对于图像中心按比例膨胀和收缩。第一个想到的当然是transform。动画代码：
@keyframes scale {
50% {
transform: scale(10);
}
}连接动画：
.c-mask-circle {
fill: white;
animation: scale 5s infinite;
}
由于 SVG 中的变换中心位于渲染区域的左上角，因此形状根本不会像我们希望的那样移动。我们设置我们需要的变换中心：
transform-origin: 100px 100px;
以及所有一起：
.c-mask-circle {
fill: white;
transform-origin: 100px 100px;
animation: scale 5s infinite;
}
@keyframes scale {
50% {
transform: scale(10);
}
}结果：
在 Chrome 中，动画将按预期工作，蒙版从中心开始增长，然后沿相反方向减小。它在 Firefox 中根本不起作用：Firefox 不会在蒙版内设置动画转换。
stroke设置动画
转换方法不起作用。还有哪些其他选择？在这种情况下，你可以尝试为笔画的粗细设置动画。
为什么这会起作用？
一个题外话：clip-Path与沿矢量轮廓裁剪图形、忽略轮廓的填充和描边不同，它的所有图形内容都参与蒙版的操作。

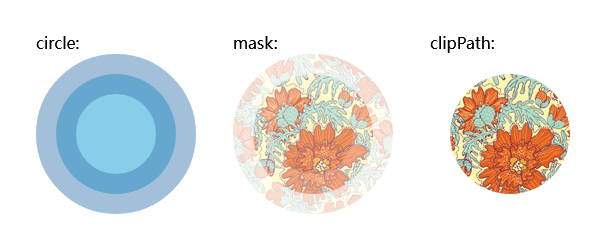

例如，我们用一个笔画画一个圆，并将其用在mask和clip-Path中：
你可以尝试为clip-path里面的形状设置动画transform，但它们在 Firefox 中也不会成为动画。因此，我们只能使用蒙版和笔画操作。
我尝试使用笔触重复蒙版的行为，相对于中心按比例增加。为了这些目的，我做了一个里面有一个小圆圈的面罩：
<mask id="mask">
<circle r="10" cx="100" cy="100"
class="c-mask-circle"/>
</mask>
我给它一个白色填充并添加一个描边：
.c-mask-circle {
fill: white;
stroke: white;
stroke-width: 1;
}添加描边粗细动画：
@keyframes stroke-width {
50% {
stroke-width: 170;
}
}所有最终代码：
.c-mask-circle {
fill: white;
stroke: white;
stroke-width: 1;
animation: stroke-width 5s infinite;
}
@keyframes stroke-width {
50% {
stroke-width: 170;
}
}结果：
与transform的方法不同，Firefox 中的笔划动画效果非常好，如果没有上述笔划粗细的限制，则可以使用此方法。
因此，一方面，为一个小元素设置粗边框似乎是一个奇怪的想法，另一方面，这可以用于实际目的，但遗憾的是stroke-width它没有按照我们想要的方式渲染。
令人兴奋的是，在 Firefox 中，蒙版中的笔画动画给出了完全期望的结果：蒙版从中心向边缘生长，图形和笔画之间没有任何间隙 - 图形结果是实心的。
Safari 的表现甚至更有趣：其中蒙版图形是实心的，但将蒙版应用到图片上的结果有间隙。
因此，如果你想获得一个动画蒙版，你可以将 Chrome 的transform动画与 Firefox 的stroke-width动画结合起来，例如像这样：
方法很奇怪，但是很有效。
然而，这两种动画在 IE 中都不起作用，因为它根本不支持 SVG 中的动画。
通过stroke-width在蒙版中设置动画，你可以做各种其他有趣的事情。
总结
本文通过示例详细讲解了svg stroke形状属性，以及用其制作动画的方法。希望本教程对你有所帮助。
